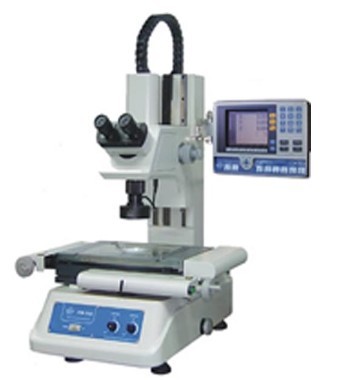

万能工具显微镜的测量原理!

发表时间:2018-08-07 08:50

 由于它带有轮廓目镜、圆弧目镜头等多种可更换目镜头;具备测量刀、顶针架等多种附件;又能在仪器纵横向甚至铅重方向三个坐标方向进行长度测量,是长度尺寸测量的常用仪器之一。 影像法测量外尺寸  1 测量原理       影像法的测量原理是利用米字线分划板上的一根分划线瞄准工件的影像边缘,并在投影读数装置上读出读数值,然后移动滑板,以同一根分划线瞄准工件影像的另一边,再做第二次读数。


因为毫米刻度尺是固定在滑板上并与滑板一起移动,所以投影读数装置上两次读书的差值,即为滑板的移动量,也就是工件的被测尺寸。   2 用影像法测量工件的长度      1)将工件放置于玻璃工作台上,先使其纵、横向与纵、横向滑板移动方向大体一致,再旋转工作台的调节螺钉作精细调整;      2)利用米字线分划板瞄准第一被测边,并从读数显微镜中进行读数。     3)随后移动滑板,同样对第二被侧边进行瞄准和读数,两次读数之差即为被测工件的长度。
